Извођење радова на изградњи ТС 35/10 kV „Зајечар 4“
Трафостаница ТС 35/10kV ,,Зајечар 4“ налази се на територији општине Зајечар, на катастарској парцели бр. 6335/2 К.О. Зајечар и изграђена је ради повећања сигурности и поузданости опреме у објектима дистрибутивне мреже.
Монтпројект д.о.о. Београд је у склопу уговора на извођењу радова на изградњи ТС 35/10 kV „Зајечар 4“ израдио комплетну пројектно техничку документацију, исходовао грађевинску дозволу и сагласности свих надлежних институција у складу са законском регулативом, извео комплетне архитектонско/грађевинске радове, испоручио и уградио електро енергетску опрему.
Нова трафо станица је напонског нивоа 35/10 kV, инсталисане снаге 2 х 8 MVA.
У првој фази уграђена су два трансформатора снаге снаге 4 MVA, преносног односа 35±2×2,5%/10,5 kV, спреге Dyn5.

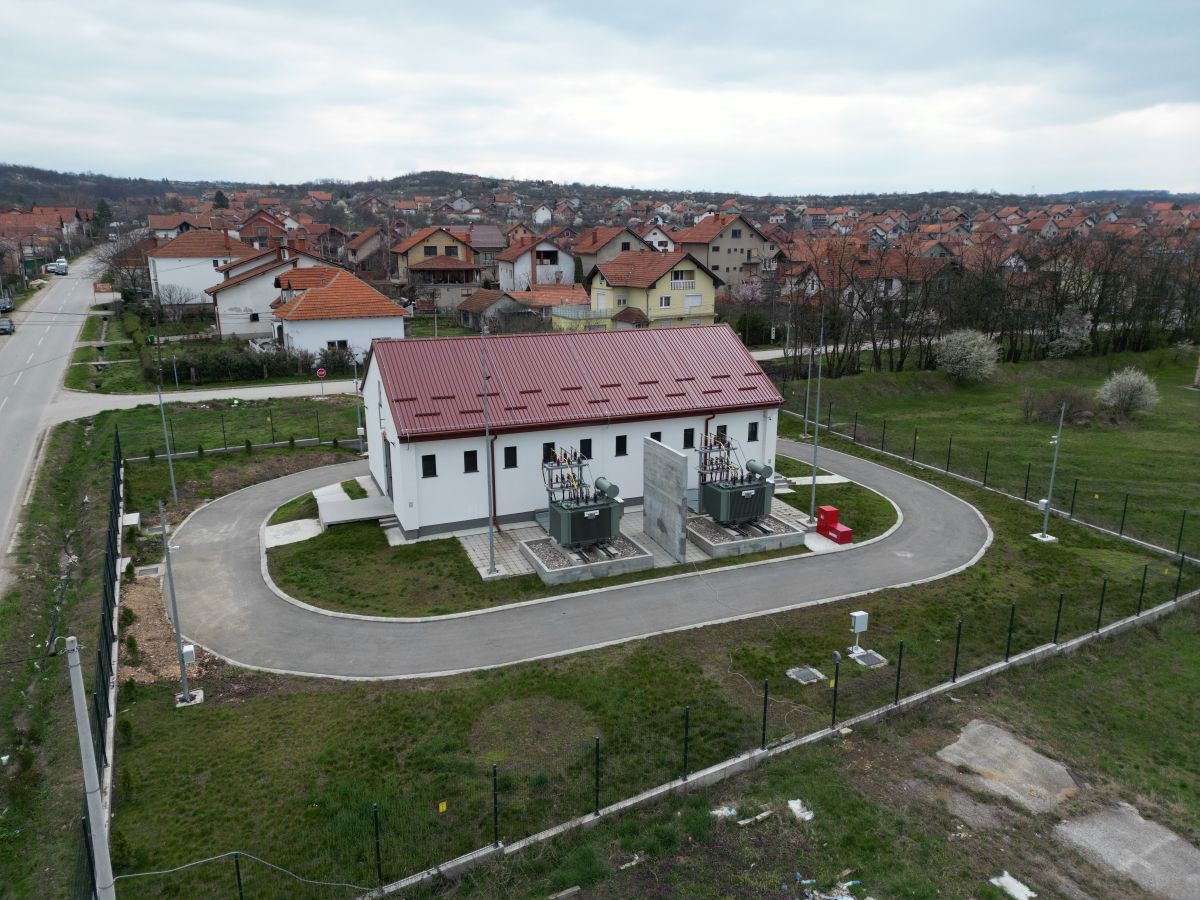

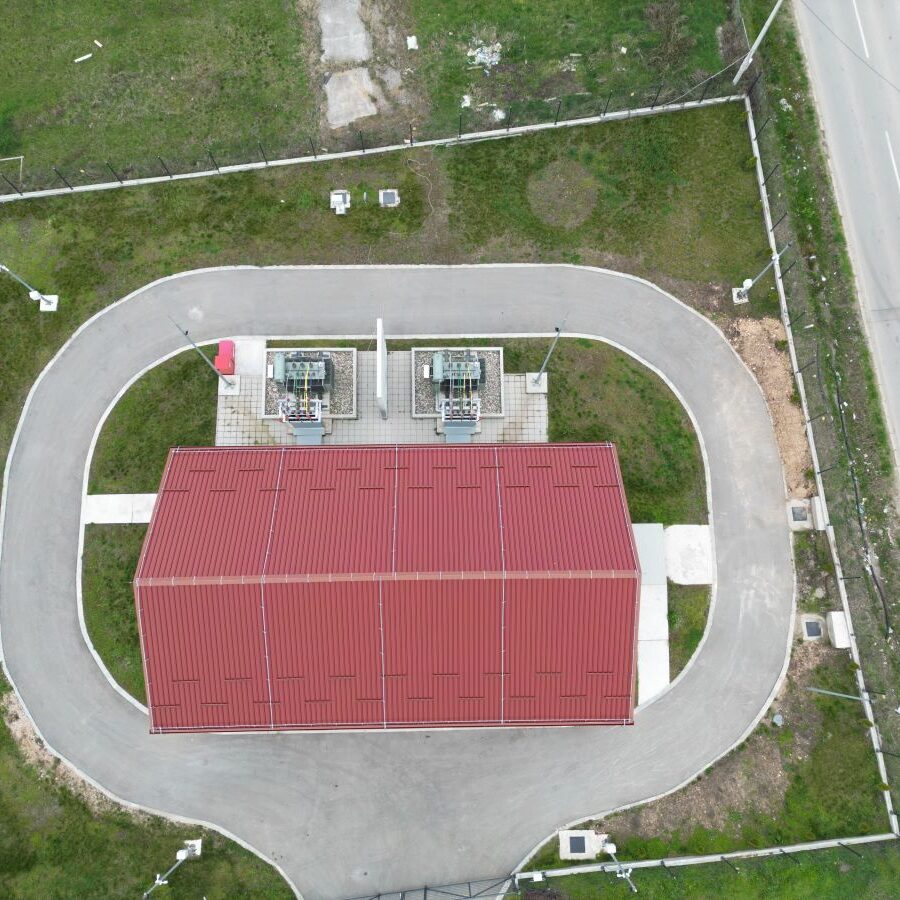

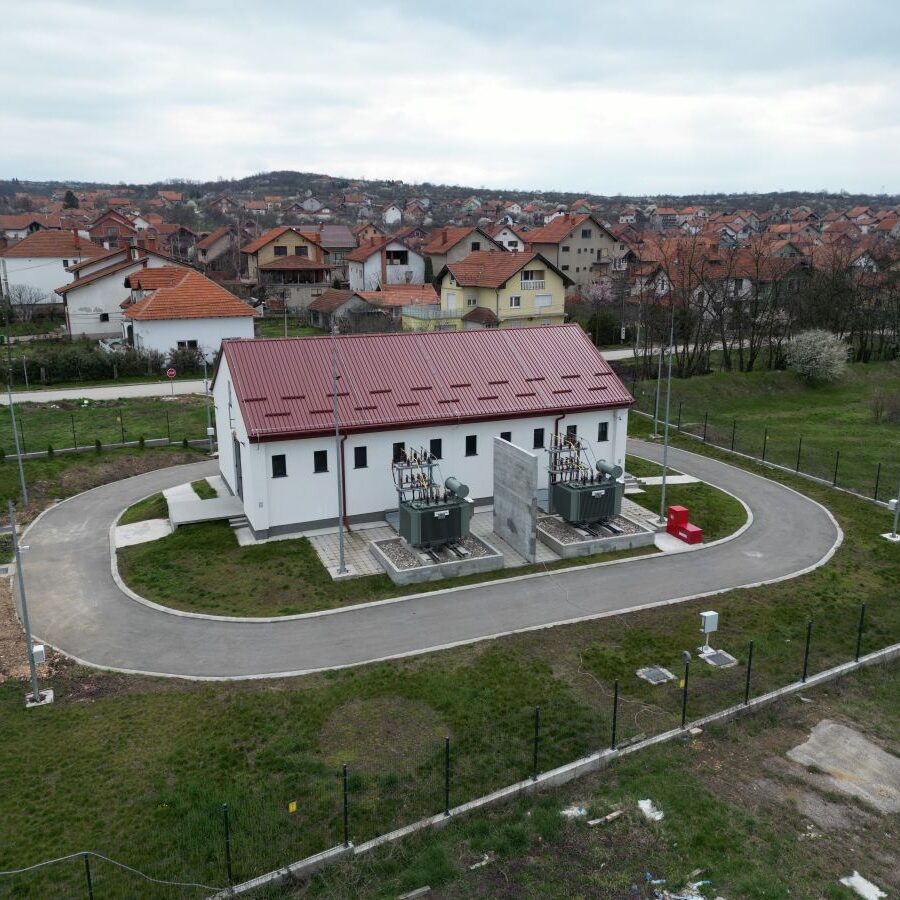

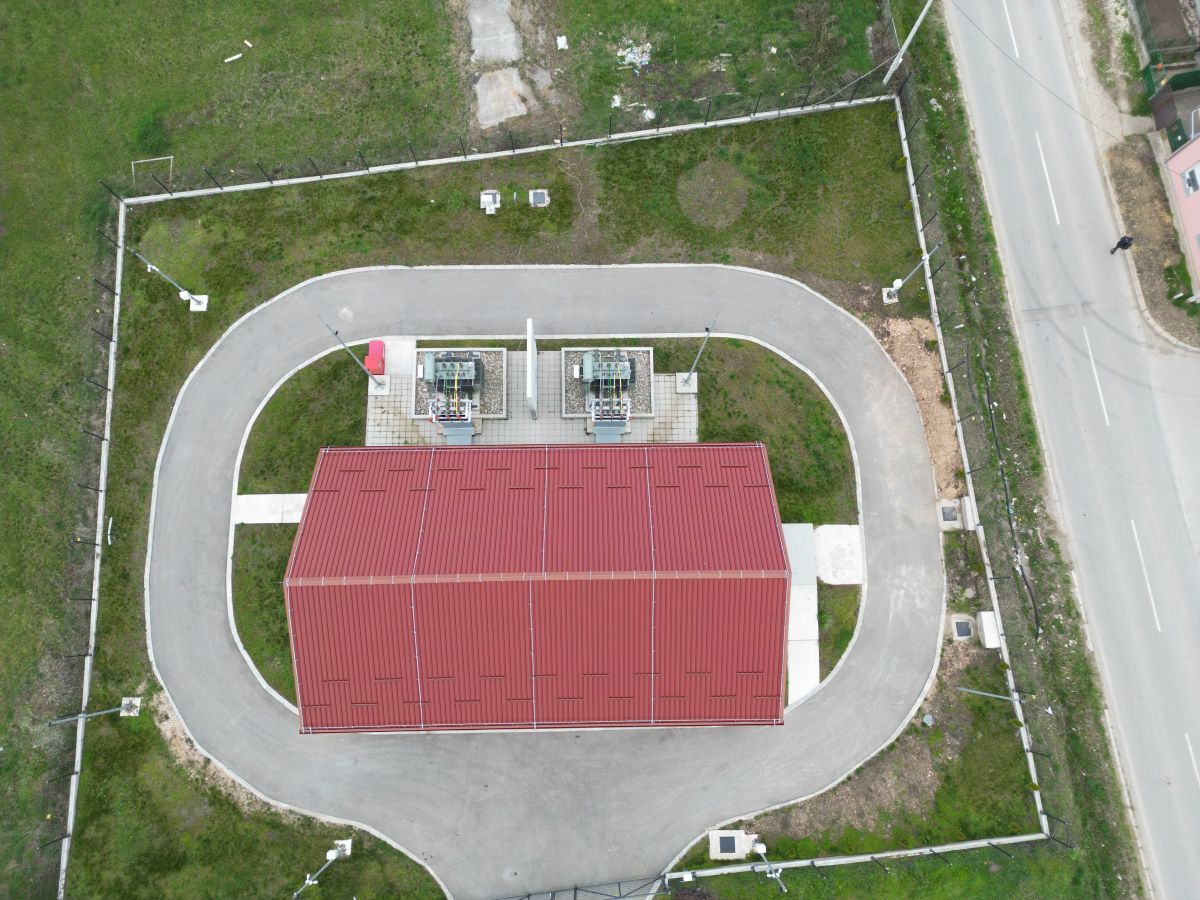

Трафо станица је изграђена на ограђеном плацу и чине је:

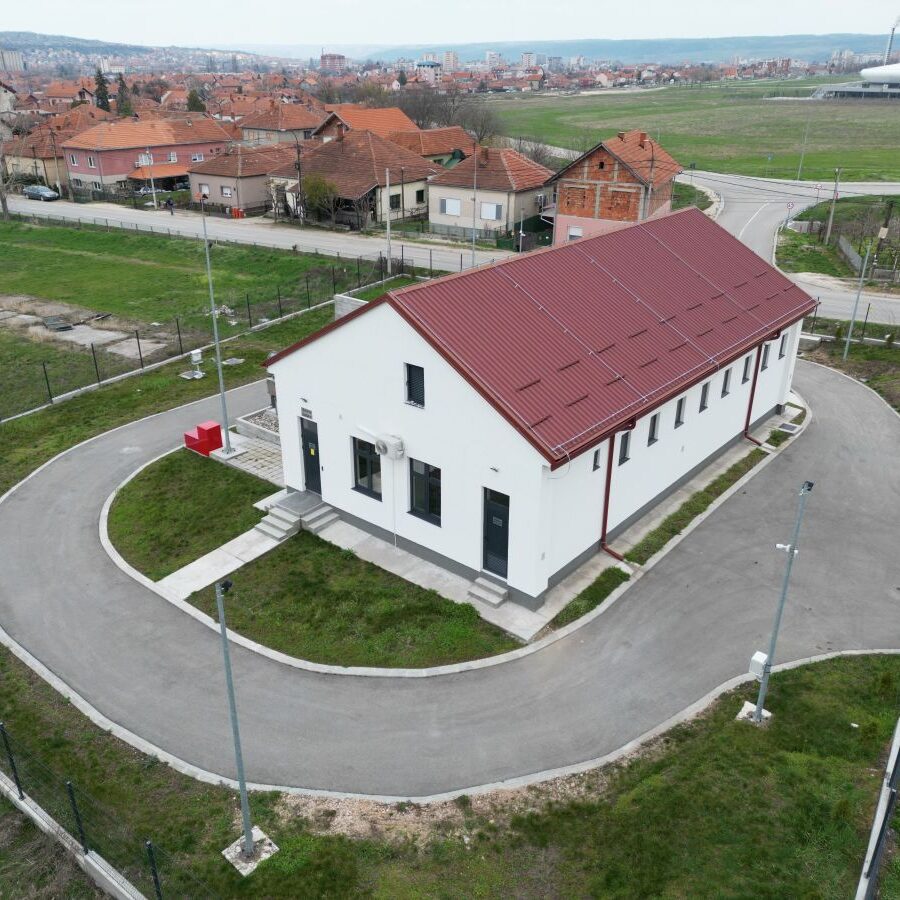

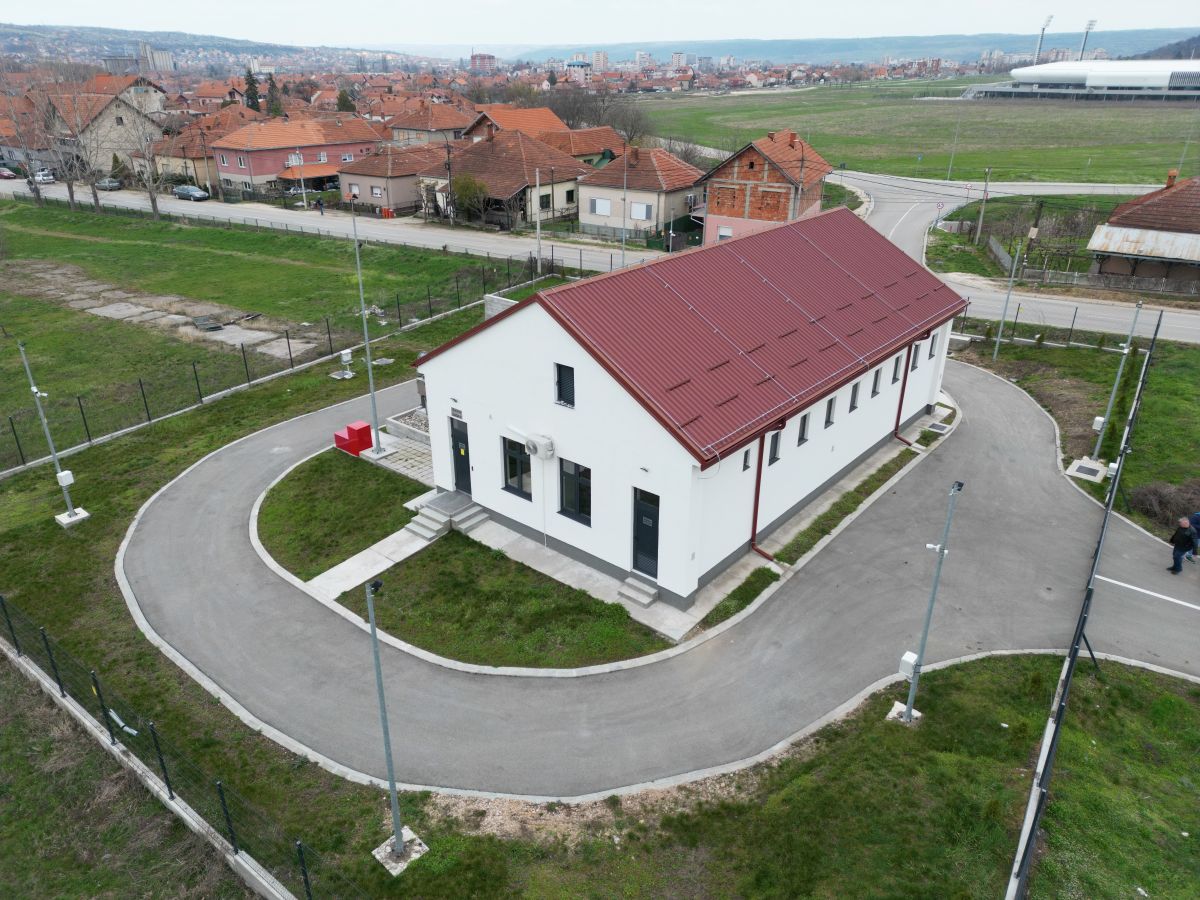

– командно-погонска зграда – слободно-стојећи, зидани објекат у коме се смештају разводна постројења 35kV, 10kV, опрема сопствене потрошње, телекомуникациона опрема и опрема за мерење, заштиту, надзор и управљање;

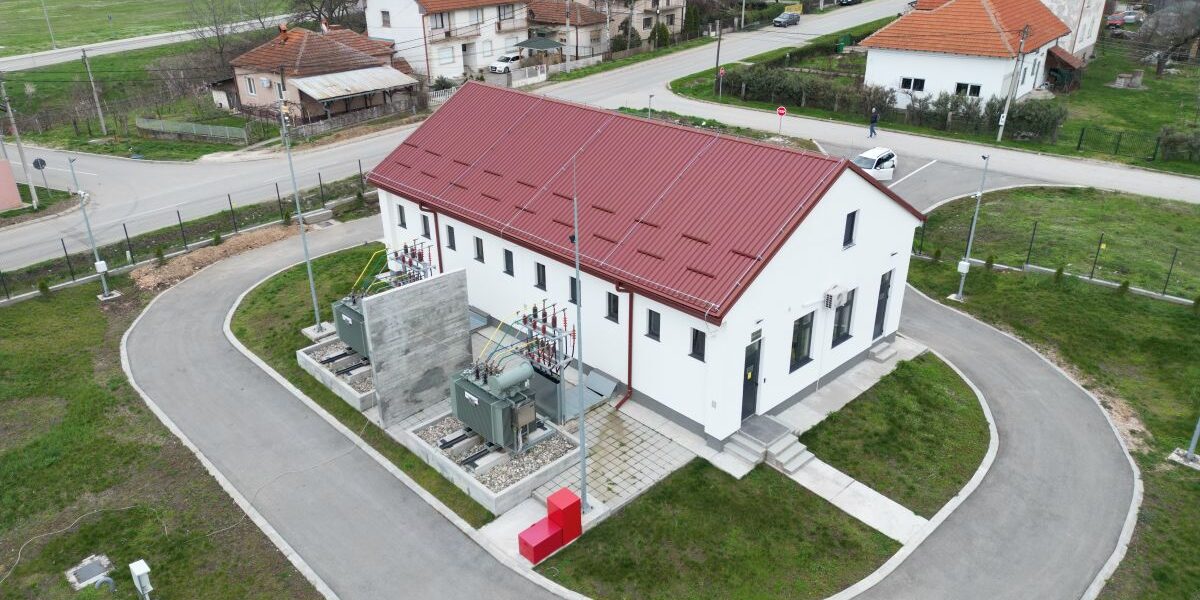

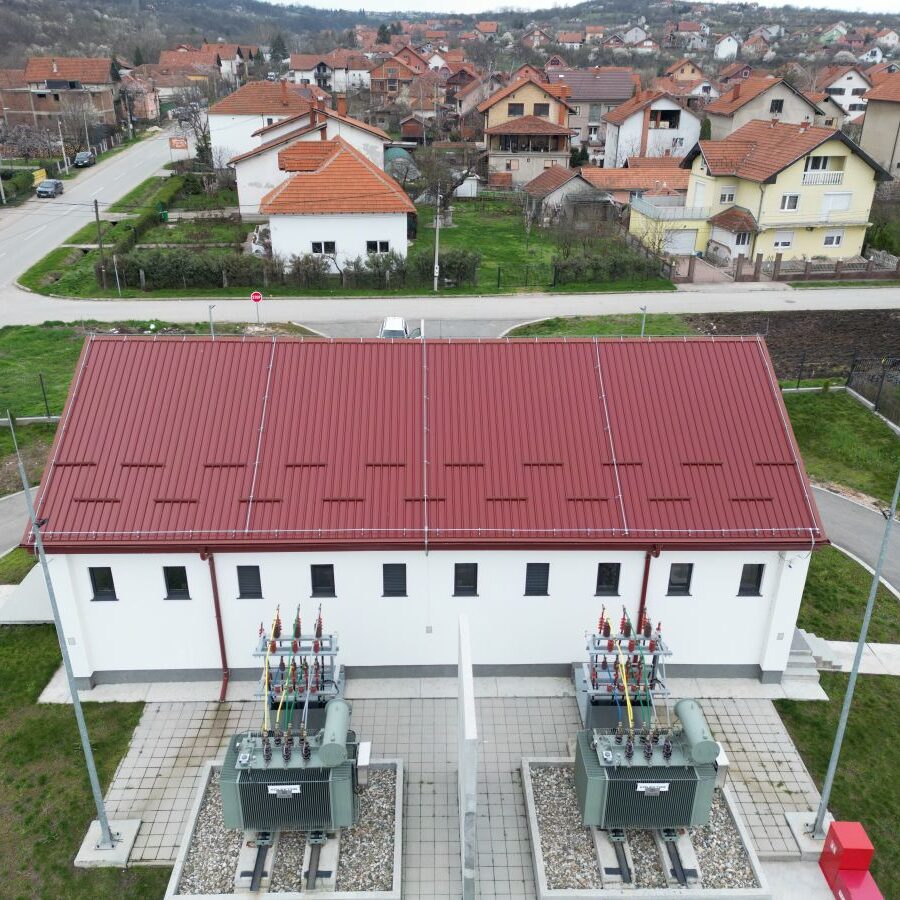

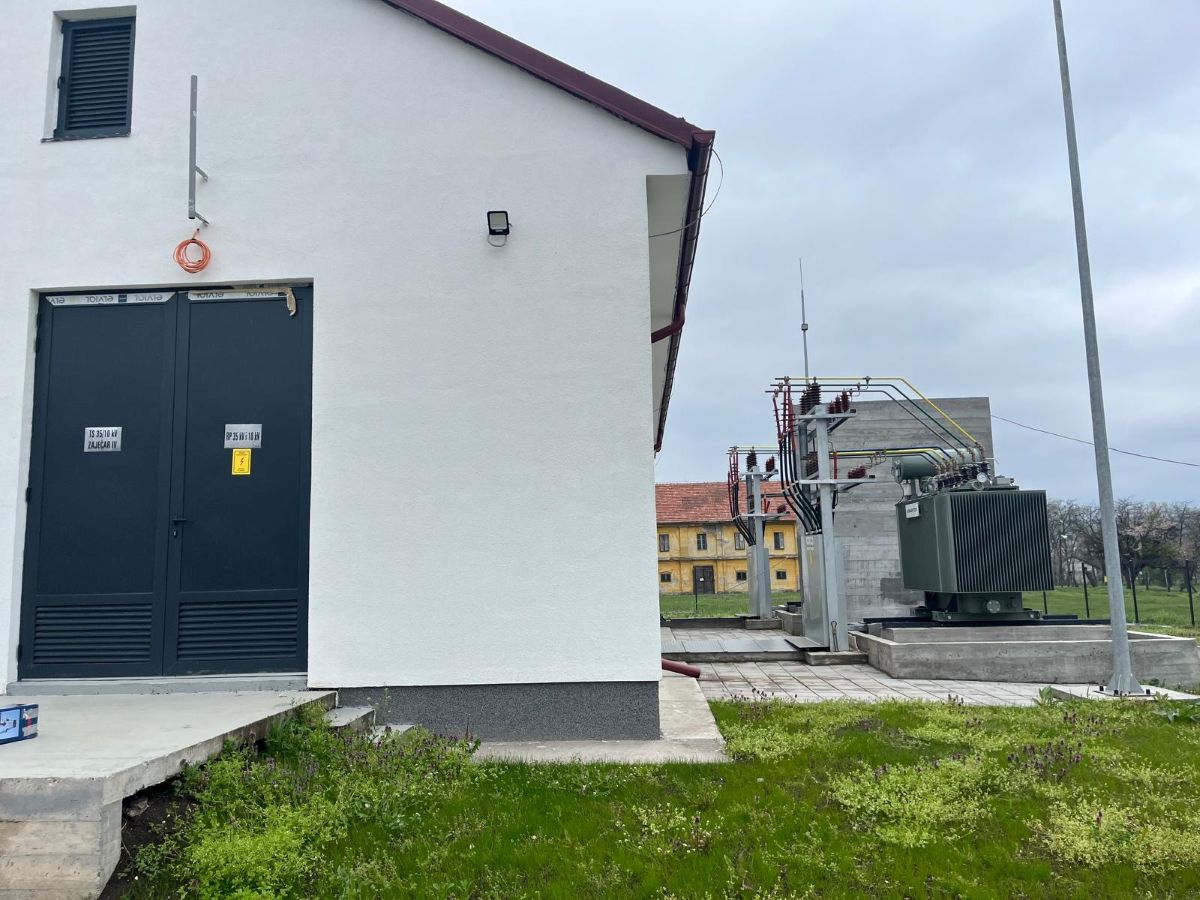

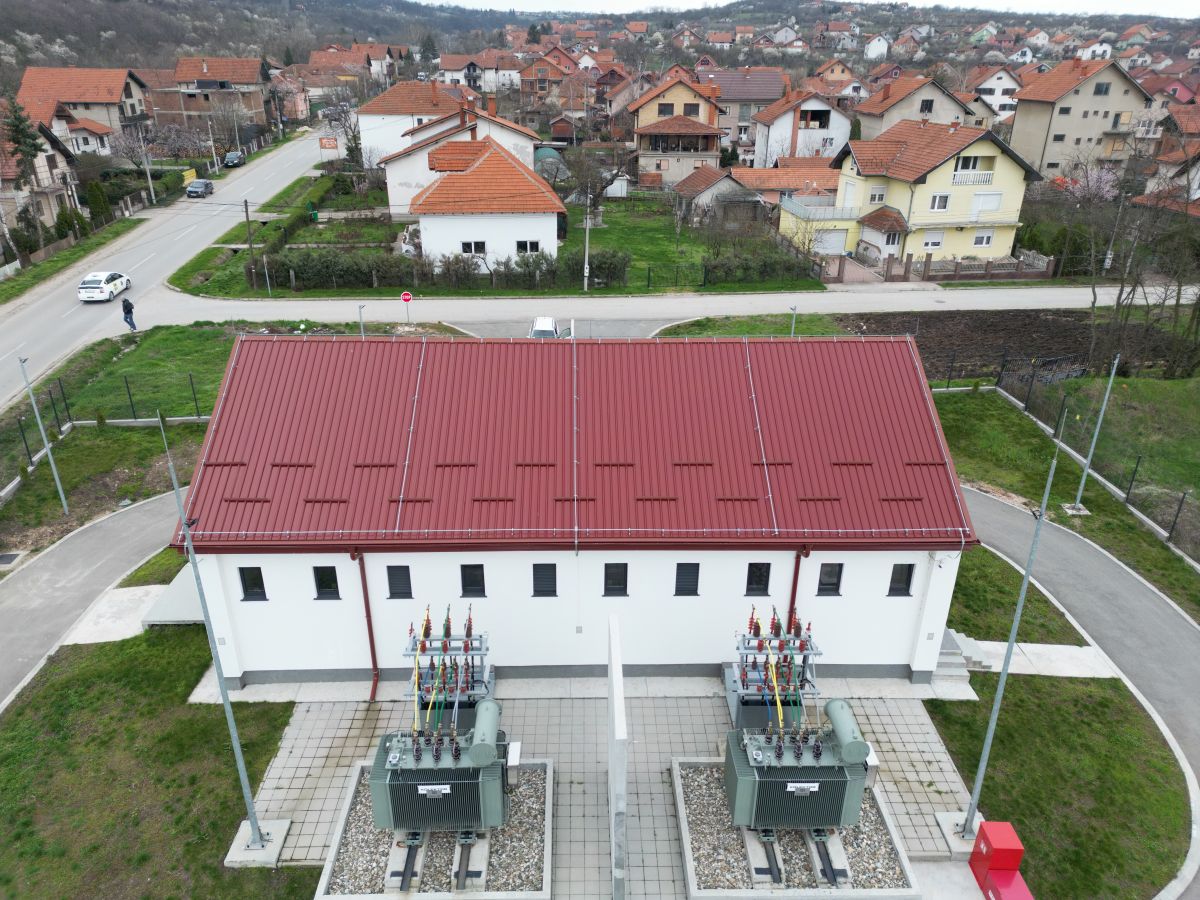

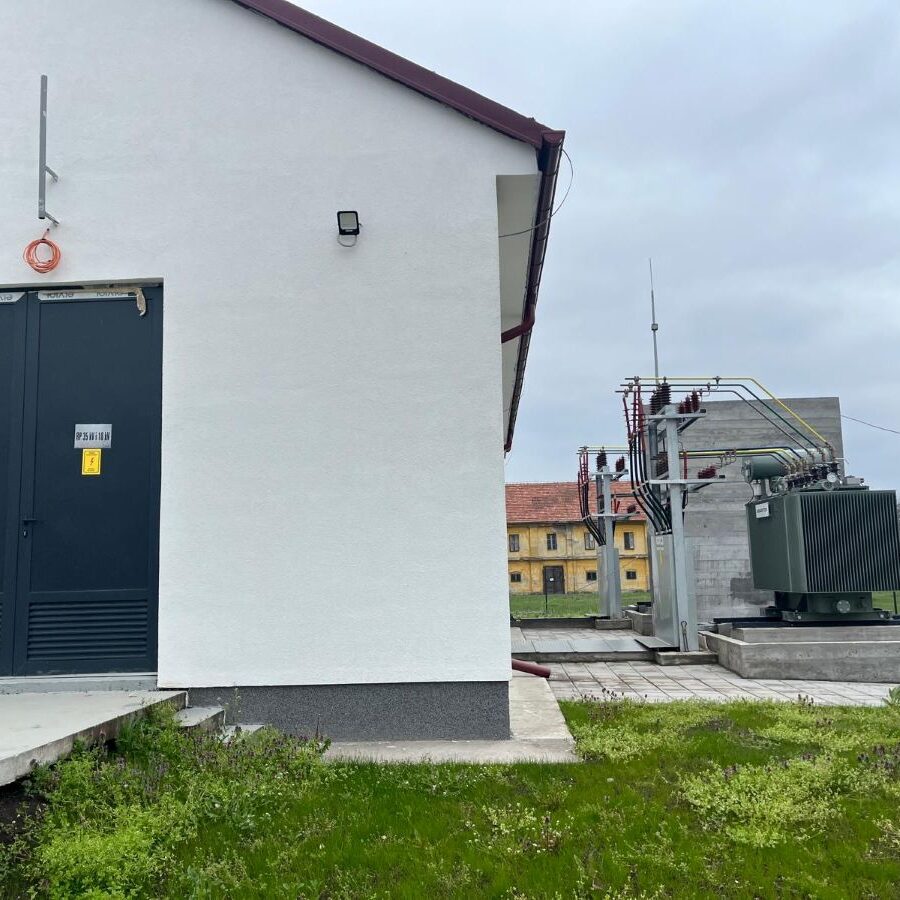

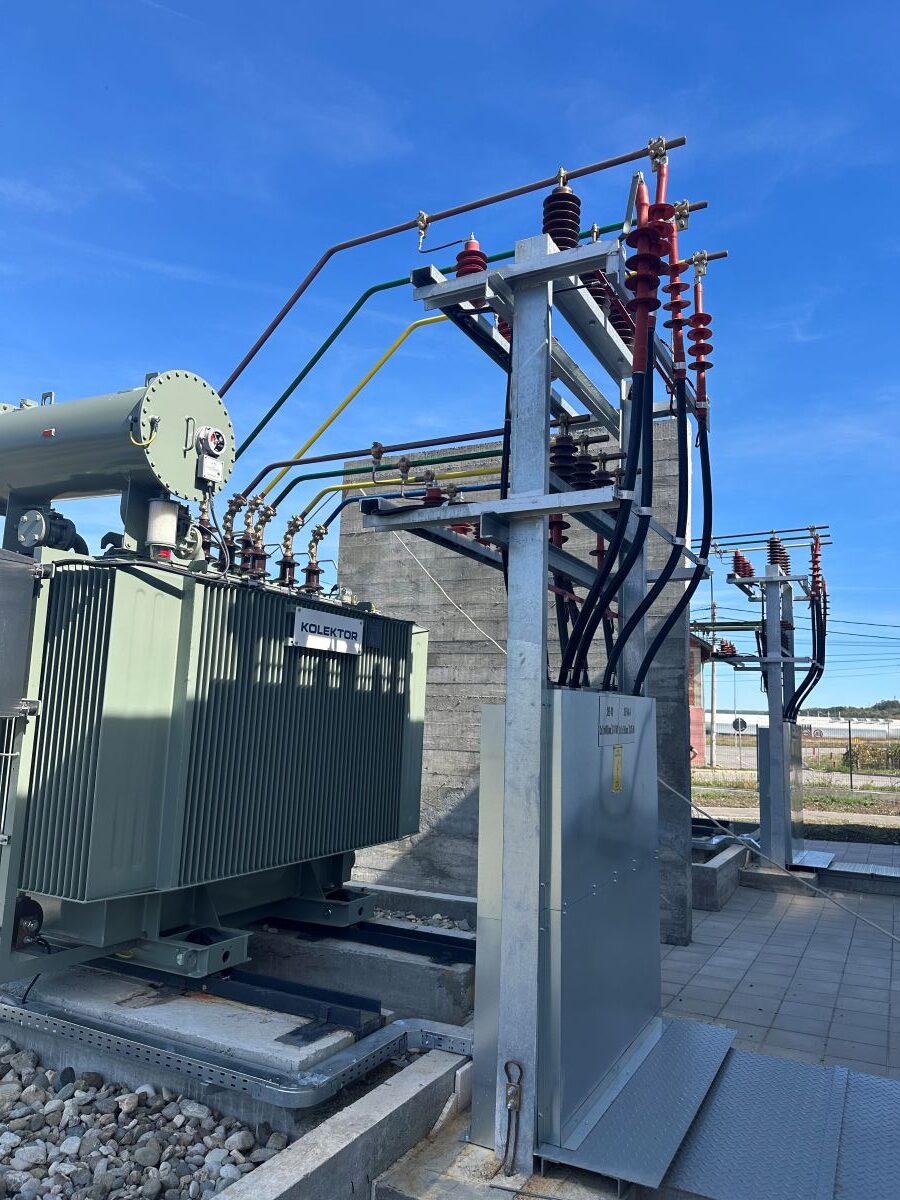

– део трафостанице на отвореном – два енергетска трансформатора 35/10kV, 2х4МVА, темељи, носачи трансформатора, каде, уљна јама, кабловски канали, приступне саобраћајнице и пратеће инсталације.
Разводно постројење 35 kV је типски тестирано, ваздухом изоловано, металом обложено, металом преграђено средњенапонско разводно постројење за унутрашњу монтажу, са једним системом секционисаних сабирница, и састоји се од 7 слободностојећих металом оклопљених ћелија са вакуумским прекидачима, и то 3 водне, 2 трансформаторске, 1 спојна, 1 додатак спојне ћелије.

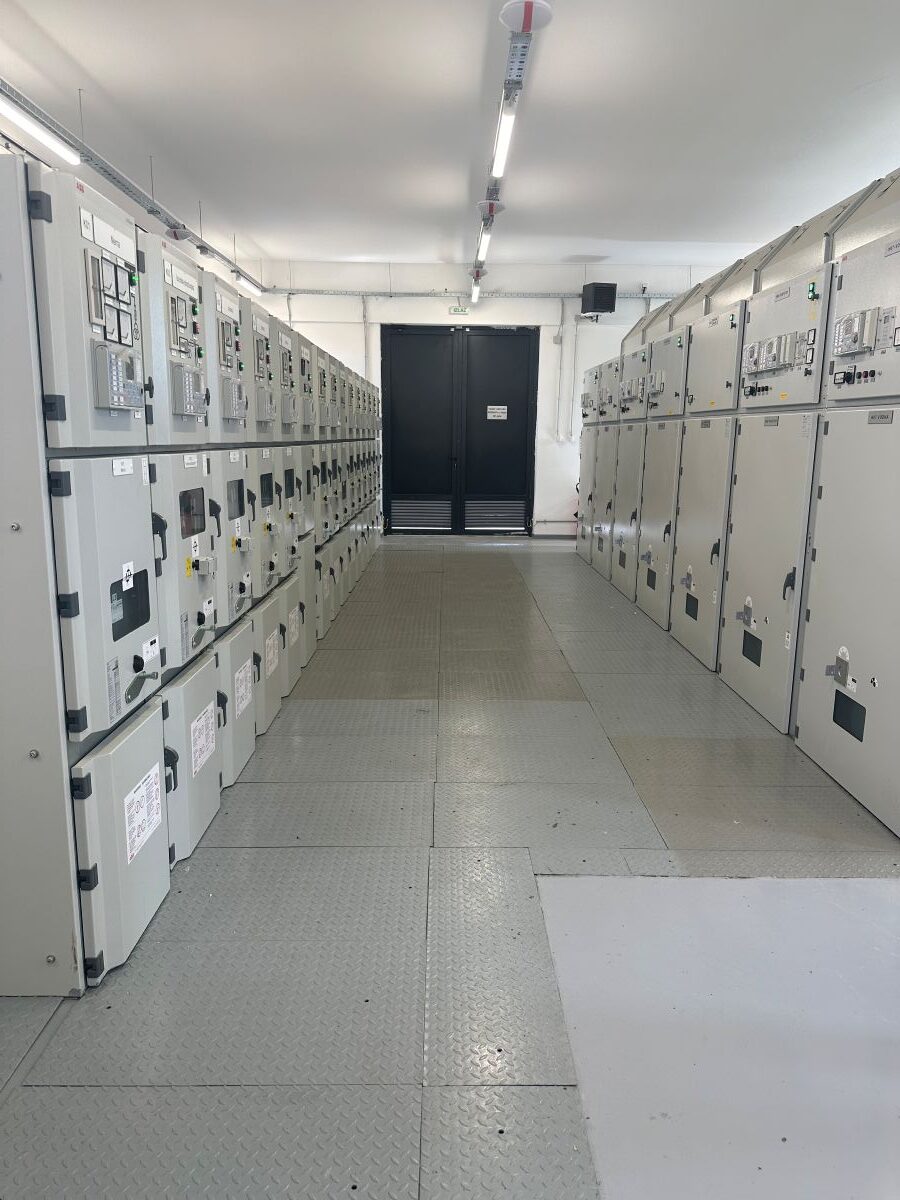

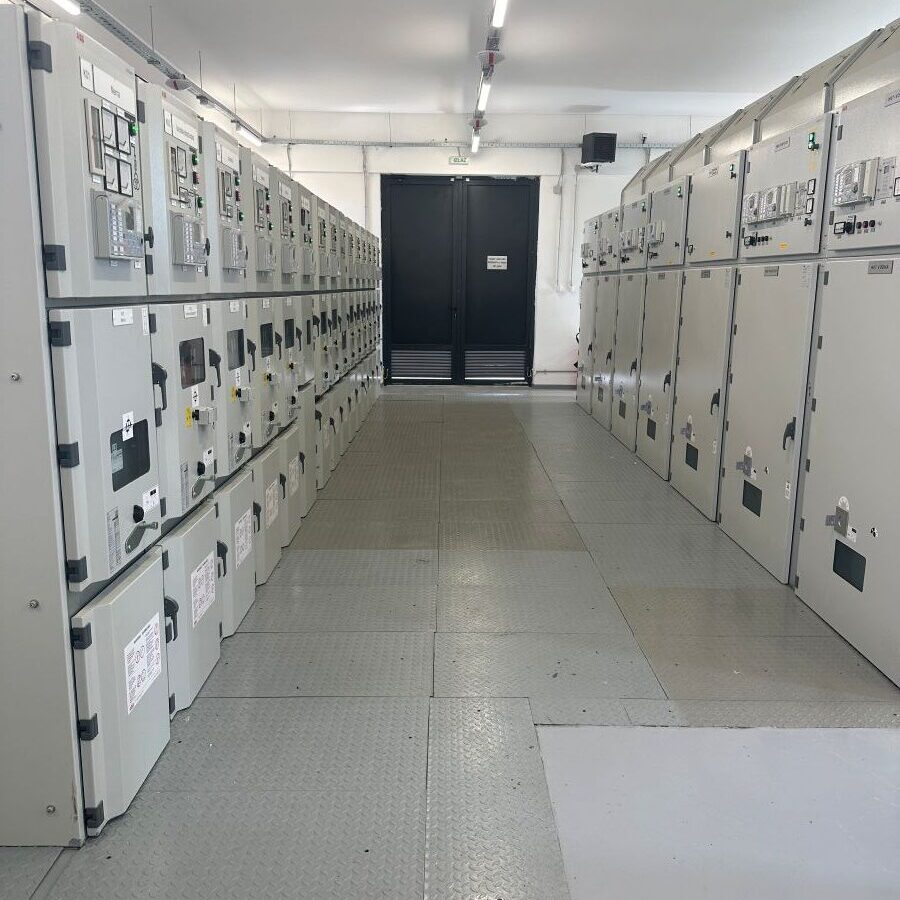

Разводно постројење 10 kV је типски тестирано ваздухом изоловано постројење, за унутрашњу монтажу, са једним системом секционисаних сабирница, и састоји се од 15 слободностојећих ћелија, и то 6 изводних, 2 изводне (припремљене за обрачунско мерење), 2 трансформаторске, 2 мерне ћелије, 1 ћелија са кућним трансформатором, 1 спојна и 1 додатак спојне ћелије. Све ћелије су са прикључним, прекидачким, сабирничким и нисконапонским одељцима, опремљене вакуумским прекидачима са извлачивим деловима, земљоспојницима, струјним и напонским трансформаторима, капацитивним индикаторима напона, као и микропроцесорским заштитно-управљачким релејима и испитним утичницама у НН одељцима ћелија.

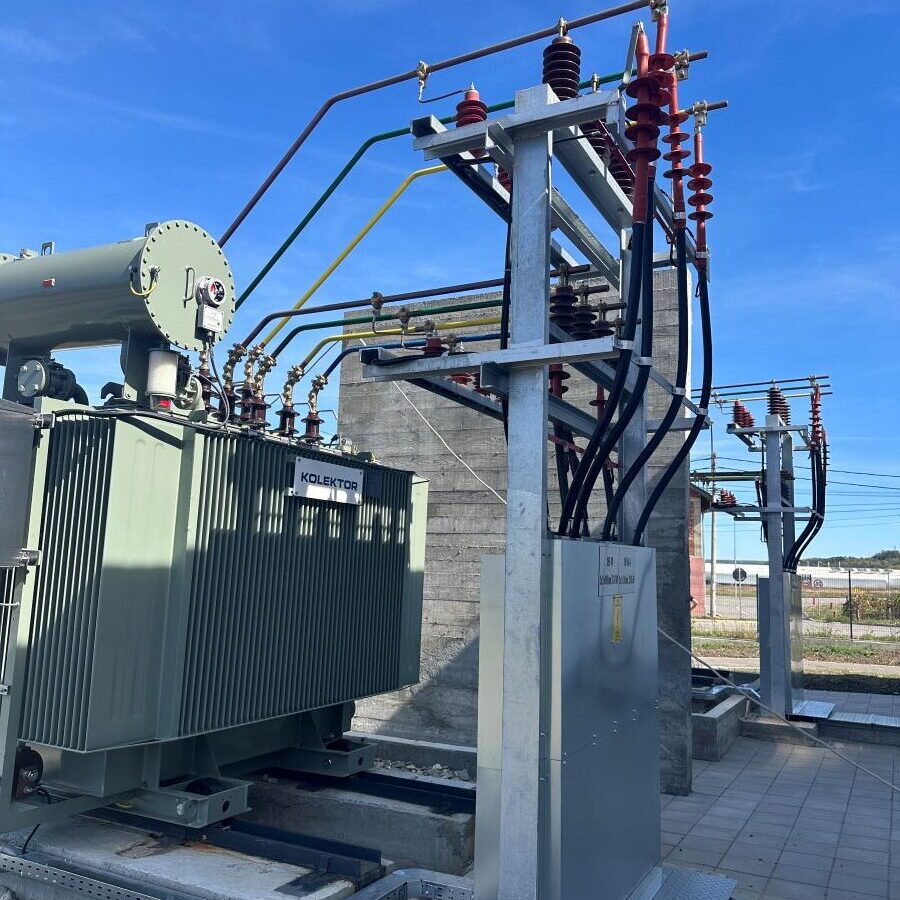

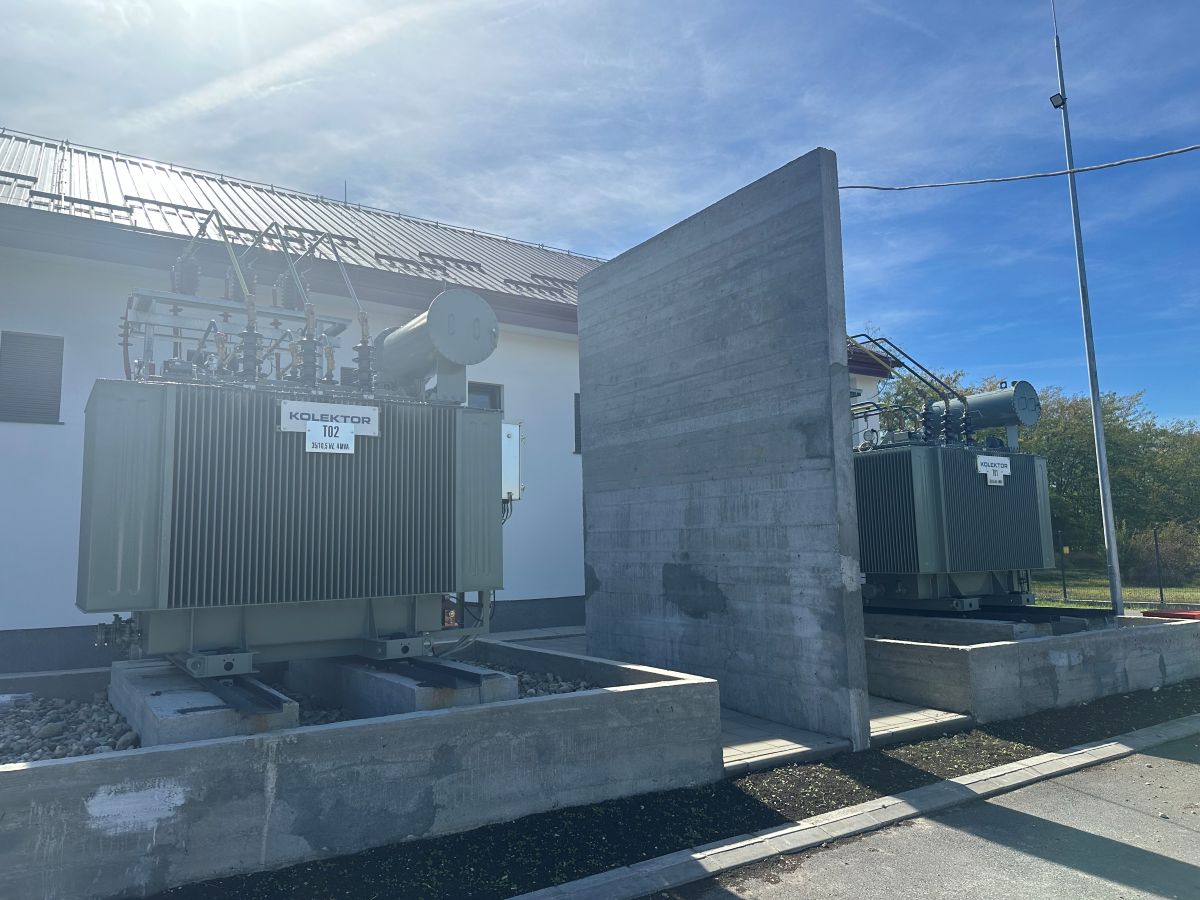

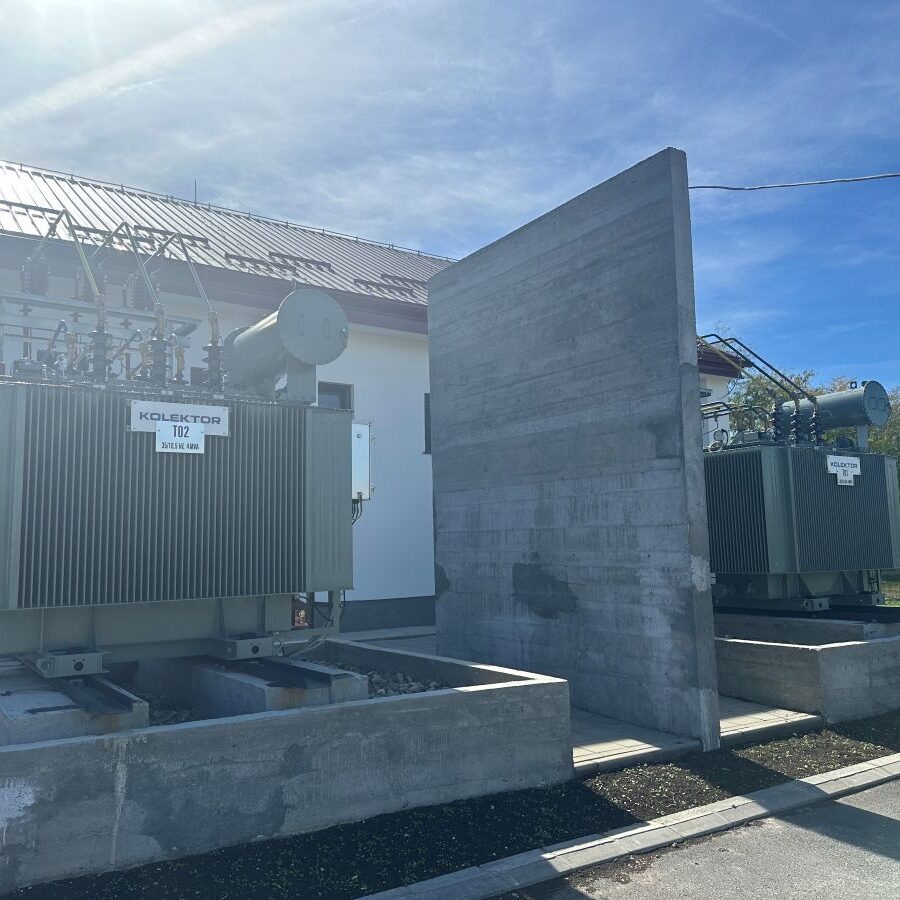

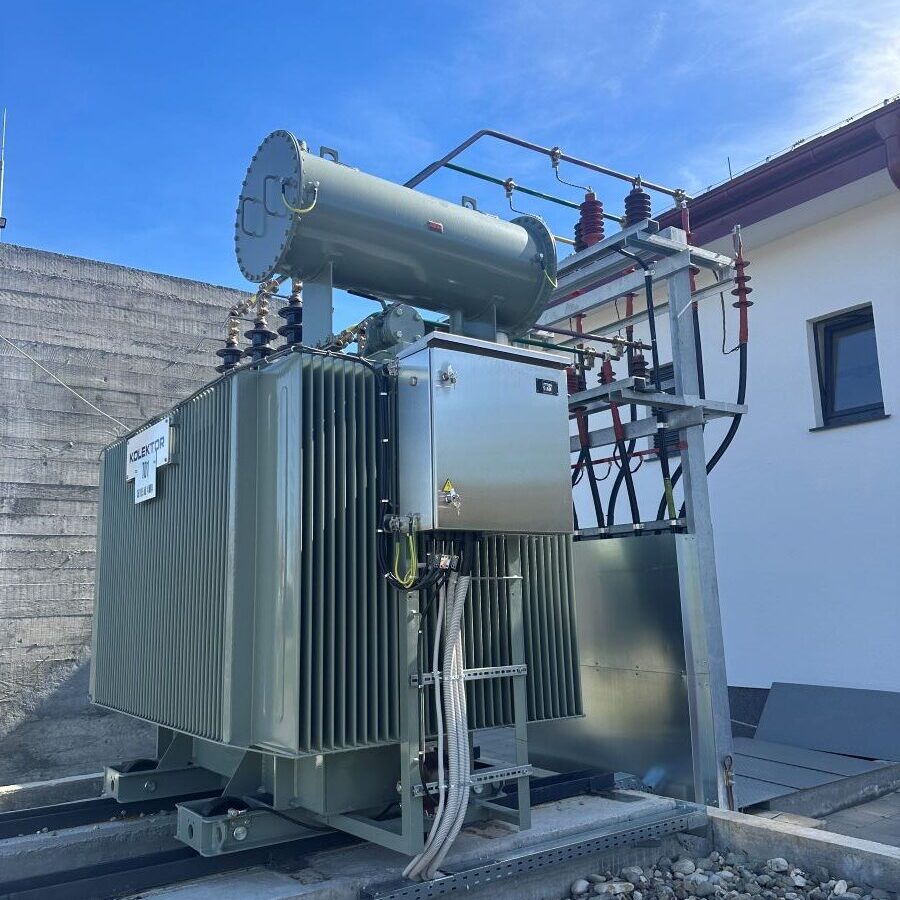

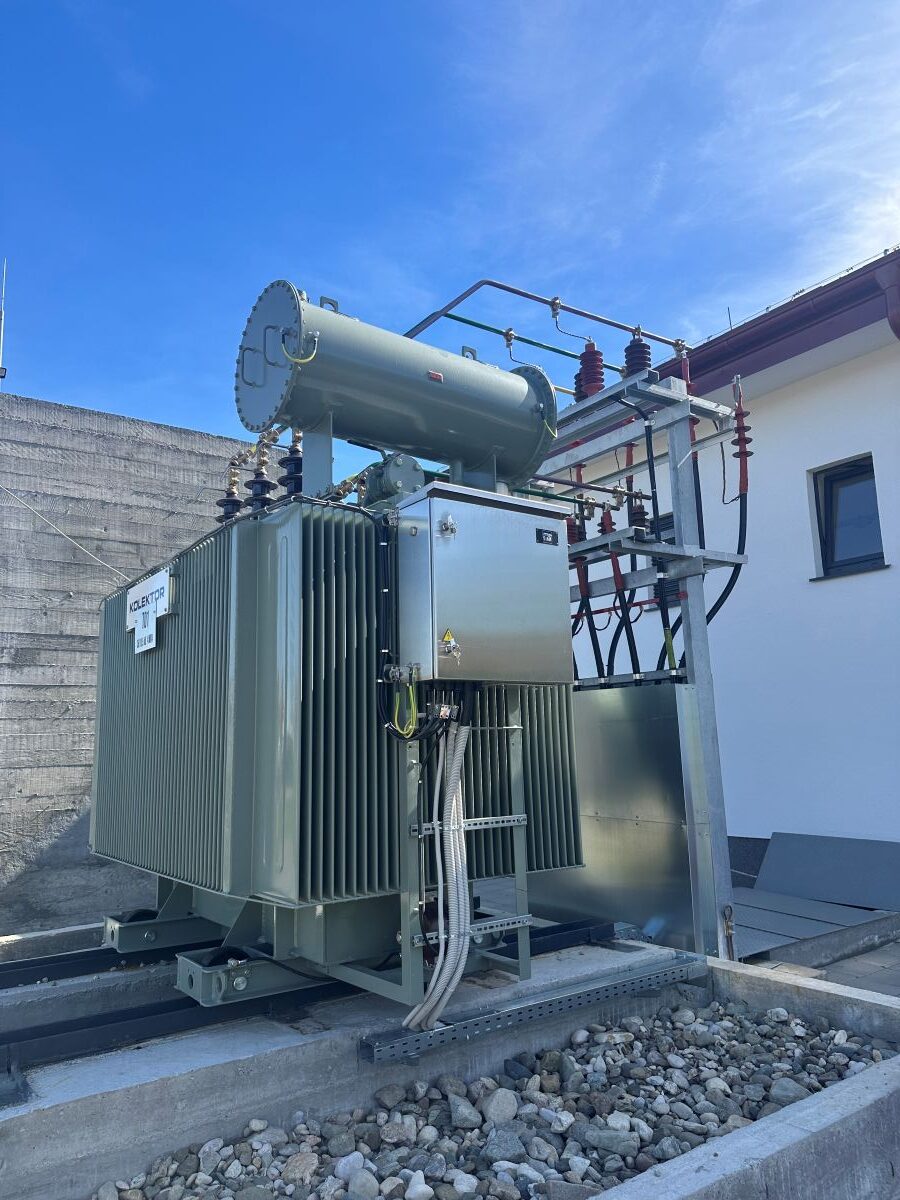

Постављена су и повезана два енергетска трансформатора снаге 4 МVA, преносног односа 35±2×2,5% / 10,5 kV, спреге Dyn5, хлађење природно ваздухом.
